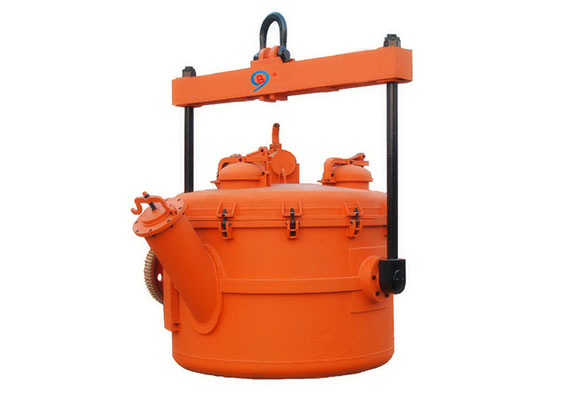

真空抬包

真空抬包是铝电解车间铝液中转的重要设备,主要承担电解槽内的铝水转运至铸造车间或其它地方的功能。其上附带的吊装倾斜装置使得整个工作过程简单方便。订购热线:0371-85618561
订购热线:18768881886

真空抬包简介

    真空抬包是铝电解车间铝液中转的重要设备,主要承担电解槽内的铝水转运至铸造车间或其它地方的功能。其上附带的吊装倾斜装置使得整个工作过程简单方便。

技术参数

 产品型号  BYZ50S   BYZ90S
 额定容量  2.174M3  3.913M3
 气源压力  0.6MPA  0.6MPA
 外径  Φ2032MM  Φ2353MM
 总高  3250MM  3500MM
 重量  7.5t  11.5t
 倾斜方式  手动 manu  手动 manu
 倒渣倾转角度  53度  53度
 传动化  134.3  192
 电机功率  1.1kw

结构特点

    真空抬包主要有包体、内衬、出铝管、吊运架、涡轮、手动传动机构等组成。
    抬包主体,是由包体及法兰两部分组成,包体的法兰我们采用了50mm钢板经滚压成型,机械加工制造而成,提高了强度,包体采用优质钢板,整张卷筒,加强了包体的强度。耳轴采用特殊工艺加工,使其更加安全耐用。
    传动机构,采用手动传动形式,手动作业轻松自如,省力省事,抬包转动平稳,降低作业者的劳动强度。
    吊臂,吊梁均加大了强度,且加工后进行时效处理消除其内应力,使之在作业过程中不易产生变形,操作更加安全可靠。
    由于装运的是高温液体铝液,真空抬包的内衬需要砌筑耐火材料,浇注料是高铝质耐火材料,耐高温不低于1580℃。
    使用前要对耐火内衬进行充分烘干。

真空抬包安装、试车
    1、安装
    真空抬包出厂前已经检查和试验,现场安装必须正确,否则将影响抬包正常运转和使用寿命,务请注意横梁安装方向。
    抬包安装:首先安装两吊臂在耳轴上,再安装蜗轮及减速机架,而后安装横梁,(注意:离中心短距离处安装在减速机一侧)
    拧上螺母,吊起吊环,抬正吊臂,校正吊臂平行度,锁紧螺栓,调整蜗轮、蜗杆间隙,螺丝固定,安装手轮,试运转。
    2、试车
    试车前各部减速机构加纳基润滑脂ZN-2,组装后用吊车将抬包吊起,进行XY两个方向的平衡试验,并进行手轮操作试验,要求包体载重时平衡、平稳、转动灵活、传动机构无异常声音。
    3、砌筑
    抬包检验合格后,进行砌筑内衬,砌筑按GBJZ11-87标准砌筑,内衬待干燥后进行质量检验,交付使用。

使用操作
    1、使用前的准备
    抬包使用前,按要求砌筑内衬,砌筑好的内衬要经干燥处理,干燥后的抬包,需将各密封处封好压紧(密封材料可用硅酸铝耐火纤维或四氟铝包真空密封环),如需作密封确认,应进行抽真空试验,以检查其气密性,以真空度达到要求为准(见技术参数)的安装吸铝管。尤其注意:包体与包盖的密封,首先将密封环放入包体法兰的沟槽处,盖上上盖,采用四角对称定位后,再逐一对称锁紧。接入压缩空气,调整引射器间隙,使其吸力达到最佳。检查减速机构各运动部位,定期注入纳基润滑脂ZN-2。
    2、吸铝
    抬包进入工作区后一切动作要求准确、平稳,以免碰断吸铝管。吸铝时应先将吸铝管插入电解槽铝液中,再开压缩空气阀门,进行吸铝工作,以免电解质吸入,堵塞吸铝管。
吸入铝液量不要超过最大容量范围,以免铝液外溢,产生不安全后果。
    3、运输
    吸铝结束后,需将抬包平稳吊到运输车上,并在运输前用卡板把吊臂卡好,防止运输过程中由于车的颠簸使吊臂摆动,造成蜗轮、蜗杆损伤。
    4、倾倒
    抬包运到目的地后,往熔炉倒铝前,先将流铝口盖打开,开盖时操作员不要靠近出铝口,以免铝液溢出烫伤,倒铝时应将手轮缓慢转动,视出铝液状况搬动手轮,不能急速倾倒。

使用与维护
    1、各传动机构在使用前注入润滑脂,使用过程中应定期加润滑脂。(每班注油一次)
    2、使用过程中要定期检查各紧固螺栓,发现有松动时要立即旋紧。(每班检查一次)
    3、行车吊抬包时,如果吊臂不是在抬包的正上方垂直与地面,即吊臂是倾斜位置时,不可将抬包吊臂直接吊起,应配合手轮转动,缓缓将吊臂吊起。否则容易损坏涡轮。
    4、将抬包平稳调运到运输车上,在运输前应将卡锁把吊臂卡好,防止运输过程中吊臂摆动,引起涡轮、蜗杆损伤和产生不安全因素。
    5、抬包运到目地后,操作人员不要靠近流铝口,以免铝液溢出烫伤。倒铝时应将手轮缓慢转动,视出铝状况搬动手轮,不得急速倾斜。
    6、为了保证抬包的有效容量,使用后的抬包要经常进行内部清理(大约每3天清理一次)除去金属结疤及附着物。

故障及解决方法

 故障现象  原因分析  解决方法
 吸不进铝液或吸铝液慢  1、密封不严  1检查各密封处,锁紧情况2更换密封垫。
 2、压缩空气压力不够  调整压力达到使用压力
 3、引射器喷嘴没有调整好  调整喷嘴使其最佳状态
 4、吸铝管堵塞  1清理吸铝管2更换吸铝管
 抬包转动不  1、蜗轮、蜗杆啮合不好  调整蜗轮内侧隔套里的调整垫片隙
 2、锥形齿轮啮合不好  调整蜗杆轴在轴承处的间隙垫片
 3、轴承磨损  更换轴承
 两吊臂不平行  吊臂螺母松动  松开螺母调整吊臂达到要求后锁紧紧。
