抬包引射器说明书

工作原理：吸铝引射器主要由喷咀、接受室、混合室、扩压室与消音室组成。压缩空气（一次流体）以很高的速度从喷嘴流出到接受室，形成射流,产生卷吸流动.由于空气流处于高速而出现一个负压区，被抽气体（引射流体也称二次气体）吸进接受室，压缩空气与引射流体在混合室内混合，进行动量交换，流动过程中速度场渐渐分布均匀，随后混合流体进入扩压室，压力因流速的降低而升高，在扩压室出口处，混合流体的压力高于进入接受室的引射流体的压力，混合流体经消音室消音与净化后排入大气。
结构特点：
1、引射器无机械运动部分，不受摩擦、润滑、振动等条件限制；
2、工作可靠，使用寿命长。
3、结构简单、易拆装、重量轻，占地面积小；
4、只要材料选择适当，对于排除具有腐蚀性高温气体、含有机械杂质的气体等场合极为有利。除用于吸铝真空抬包上外、也可用于化工、医药等工业部门。

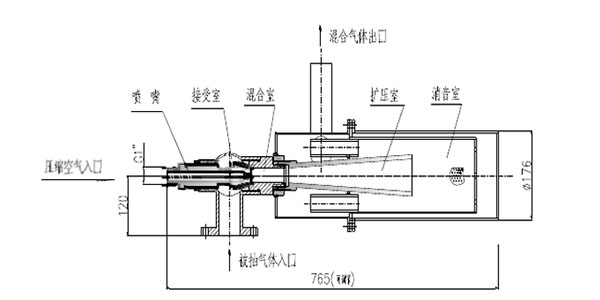

设备组成：结构如下图所示。
