真空抬包的重要部件之一

文章出处:郑州博亿开源发表时间:2017-03-25

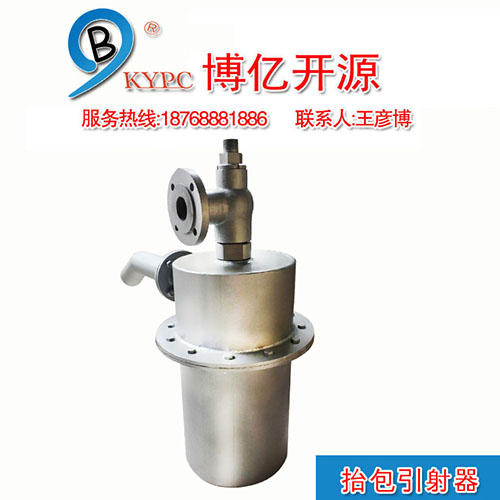

    引射器是由调压喷嘴、接收室、负压室、混合室、扩散室、消音器等组成。
    工作原理:引射器利用高压气流带走抬包腔内的大部分空气,使抬包内与抬包外形成气压差。其造成“真空”过程为:压缩空气通过变截面的喷嘴后,在负压室内形成一束高速射流,吸卷包腔内的空气一起进入混合室,在混合室内减速扩压后进入扩散室,在扩散室内消音后排出进入大气。
    引射器的主要性能指标有:耗气量、真空度、抽吸时间。耗气量是由喷嘴直径决定,并随压力增加而增加;真空度与工作压力有关,且存在最大值,一般工作压力为0.5Mpa左右,真空度达到最大值;抽吸时间为工作压力达0.6Mpa时抽吸1L空气所需时间,可由具体引射器真空度与到达时间曲线确定。
