小盒卡具压板

    技术领域：
    本新型属于电解铝行业的辅助工具，具体涉及一种用于电解槽上母线与导杆组的快速夹紧联接的小盒卡具压板。
    背景技术：
    目前电解铝车间用的夹具方套和轴头是一体的，维修和更换时要整套夹具全部从电解槽上卸下、拆开，使用不便，然后全部拆来再更换，增加了工人操作复杂性和安全隐患，经常会影响电解槽的正常使用。
    新型内容：
    新型的目的是针对现有技术中存在的问题和不足，提供一种填埋气收集管道四通排水装置。
    技术方案：一种小盒卡具压板，包括方套和轴头，方套的中心设置有用于固定的螺纹孔，其特征是 ：方套与其两端轴头活动连接，在方套两端分别设置有轴孔，两轴头分别匹配套装在两个轴孔内，在方套侧面设置有用于锁紧轴头的锁定螺钉。
    所述轴头的中部设置有环形凹槽，所述锁紧螺钉匹配插入该环形凹槽内。
    本新型的有益效果：本新型将方套和轴头做成两部分，将方套和轴头分开，用紧定螺钉连接，在不影响使用的前提下，需要维修和更换时不用整套卸下，只需拧松紧定螺钉，更换方套或是轴头，使用起来方便快捷，有效的节省了时间，大大减轻了工人负担，而且不影响电解槽的正常使用。
    附图说明 ：

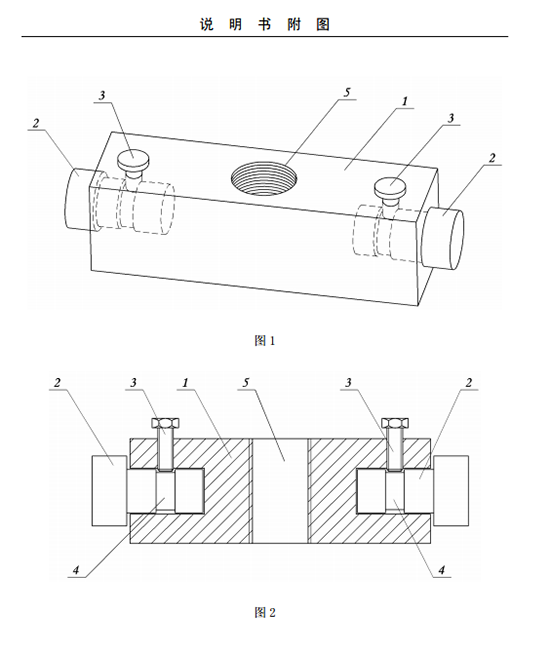

    图1是本实用新型夹紧接头的结构示意图；
    图2是图1的剖面结构示意图。
    图中标号：1-方套 2-轴头 3-紧定螺钉 4-环形凹槽 5-螺纹孔。
    具体实施方式 ：
    实施例一：参见图1和图2，该夹紧接头用于快速链接电解槽上母线与导杆组，包括方套1和轴头2，在方套1两端分别设置有轴孔，两轴头2分别匹配套装在两个轴孔内，轴头2的中部设置有环形凹槽4，在方套1侧面设置有用于锁紧轴头的锁定螺钉3，所述锁紧螺钉3匹配插入该环形凹槽4内。方套1的中心设置有用于固定的螺纹孔5。
