母线提升框架

母线提升框架是大型预焙铝电解槽生产必不可少的专用设备。在高温、多尘、强磁场的条件下工作,专门用于电解槽的阳极母线升降。订购热线:0371-85618561
订购热线:18768881886

母线提升框架简介

    母线提升框架是大型预焙铝电解槽生产必不可少的专用设备。在高温、多尘、强磁场的条件下工作,专门用于电解槽的阳极母线升降。该设备在制造过程中,要求严格采用先进工艺控制零部件的加工质量,受力的关键部件等要求采用特殊材。

母线提升框架工作原理
    1、将多功能机组行驶到母线转接框架正上方,机组气源与母线转接框架接口连通,给阳极夹具供气,使其处于打开状态。
    2、将多功能机组的双出铝小车开到预定位置,起升多功能机组的出铝小车(注意:此时将两出铝小车的同步器合上),将母线转接框架吊起,越过槽上部最高标高。

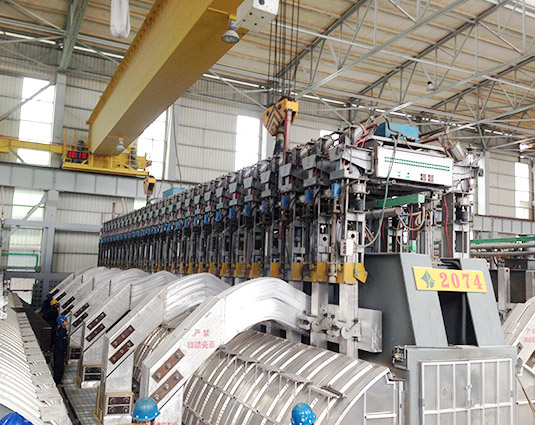

    3、开动多功能机组,使母线转接框架移至电解槽的正上方,将母线转接框架完全落到电解槽上。同时使阳极导杆套入阳极夹具内,下降多功能机组的出铝小车至母线转接框架完全落到电解槽上。
    4、断开阳极夹昆导杆,靠压紧弹簧将阳极导杆紧贴阳极水平母线,保证阳极导杆与阳极水平母线的充分接触。
    5、操作工作上电解槽逐一松开小合卡具,然后起动阳极提升机提升母线,将水平母线升至上限时关闭阳极提升机;拧紧小合卡具。
    6、打开气源开关,给母线转接框架的阳极夹具通气,使阳极夹具打开,起升多功能机组的出铝小车吊钩,将母线转接框架吊离电解槽,完成一次抬框作业。
    7、每天完成抬框的所有作业后,将母线转接框架放回其它地面支撑架上。

母线提升框架主要特点
    1、电解槽母线接框架采用气动控制与手工操作相结合的方式进行;与电解多功能机组配套使用,正常情况下由多功能机组提供气源及吊运(应急情况下气源由与车间出铝气源相接的接口提供)。
    2、在提升阳极母线过程中,要求电解槽的阳极高度、位置保持不变,而且电解过程(生产工艺不变)不中断。
    3、适用于强磁场、高温、多粉尘车间,运行可靠,结构合理,维修率低。

母线提升框架技术参数

 项目  技术参数
 产品型号  BYK_KA
 电解槽规格  160KA~600KA
 每组阳极家具夹持重量  〉2800kg
 阳极夹具对母线的压紧力  〉5KN
 滑动架气动扳手拧紧扭矩  500N.m
 阳极夹具与框架的绝缘值  〉2MΩ
 薄膜气缸进出气管耐热温度  〉120℃
 单个夹紧力(N)  不小于35456N
 夹具数量(个  根据型号设计
 气源供气压力(MPa)  0.55~0.65

母线提升框架结构组成

    1、主要由框架、阳极、夹具、滑动缸、起吊架、支腿和气控系统等部件构成。
    2、电解槽母线转接框架共有10-24个阳极夹具,每个阳极夹具的夹持重量不少于3.2吨。
    3、所有夹紧弹簧安装高度和行程均相同,压缩行程为25mm,保证阳极夹具的工作动作完全同步。
    4、进气口的压缩空气压力不小于0.6MPa;拧紧螺旋夹具扭矩300N•M。
    5、阳极夹具对导杆的夹紧力:3.8KN。
    6、阳极夹具对母线的夹紧力:3.8KN。
    7、整个系统在电解槽上安装完成后(即作好抬母线准备),和电解槽的绝缘值大于2兆欧。
    8、电解槽母线转接框架的总重量(地面支撑架除外):不得超过20T。

母线提升框架操作流程
    1、母线提升应遵守电解车间的一般规程。
    2、把母线提升框架吊运到需要提升母线的电解槽时应提升到一定高度,防止母线提升框架与槽上部结构相撞。
    3、指挥母线提升框架时要平稳下落,分别观察导杆及卡具的情况是否正常,如有异常,应立即通知指挥人员停止提升,以防发生事故。
    4、母线提升过程中应密切注意观察槽电压,如有槽压异常是应及时处理,以免发生事故。
    5、母线提升过程中如有阳极上升或下滑时应立即停止抬母线作业,找出原因后方可继续操作。
    6、母线提升过程中若发生阳极效应立即停止抬母线,集中精力处理效应,等效应熄灭后方可继续作业。
    7、母线提升作业中应注意气阀的开关顺序,防止气缸不能脱离时拉伤天车上2×12.5T电动葫芦或提升框架。
    8、母线提升用的高压风管应定期更换,操作前应准备好效应棒
    9、母线提升作业完成后将提升框架吊运到指定地点放置。

母线提升框架定期维护保养
    1、每周对各润滑部位加一次油或换油。
    2、每周对各连接点上的螺帽进行一次紧固。
    3、每周彻底擦洗一遍机体,要求见本色。

母线提升框架注意事项
    1、不使用提升框架时,提升框架必须摆放于指定位置。
    2、在提升框架顶部工作时,必须抓紧扶好,严防坠落事故发生。
    3、天车工操作48个夹具张开时,禁止用手触摸夹具。

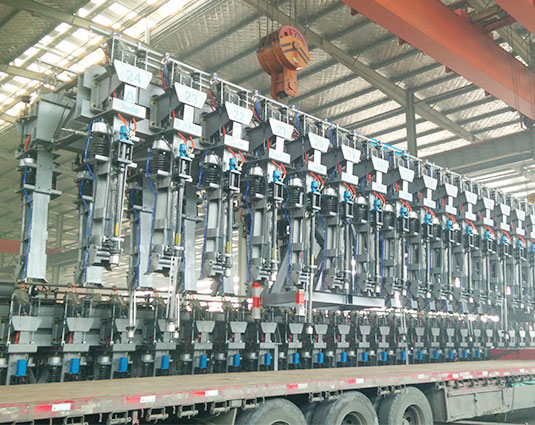

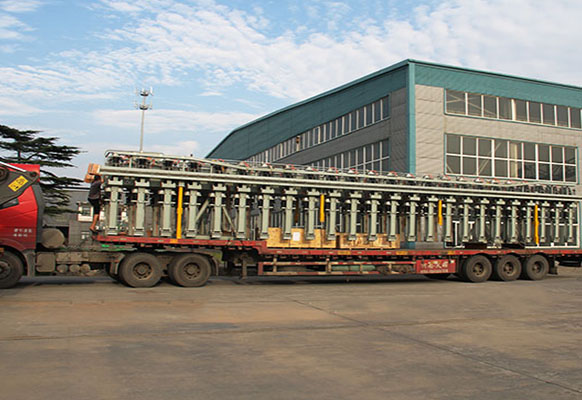

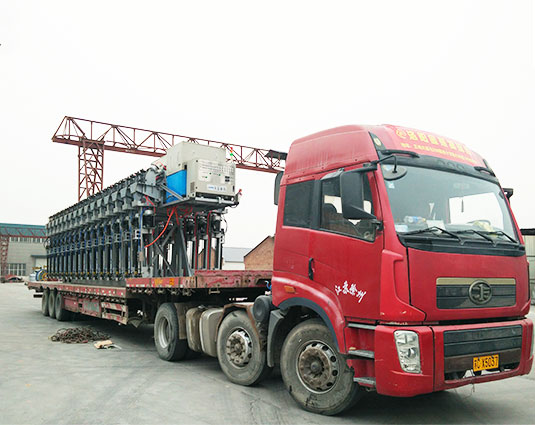

母线提升框架发货案例
