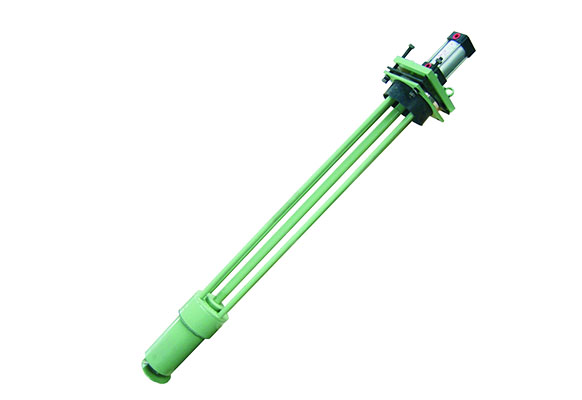

BX180J杆式无刷定容下料器

简介：
    BX180J杆式无刷定容下料器是根据铝行业电解槽的实际工作情况自行研制，开发的电解槽定容加料产品。
工作原理：
    定容下料器垂直放置于料箱中，当下料器在充料 阶段，打壳气缸工作，带动连杆下端阀盖封闭，上椎体密封件打开，引致电解槽的高压空气由连接钢管进入上盖进气孔，通过连管从环形气口排出，吹动静止的氧化铝粉，氧化铝粉靠自重流入定容腔。当下料器处于加料时，打开气缸下行，下阀盖打开，上椎体密封件关闭，定容腔中的氧化铝粉流入电解槽中。
结构特点：
    杆式无刷定容下料器由四根拉杆铜上方法兰板连接，其中一根钢管上接进气口下接定容器上盖，上盖上设有环形排气孔。定容腔上密封件采用锥体密封件，下密封件采用阀盖，这种结构使上升和下落的阻力小，同时定容准确。考虑在电解强磁场环境中工作，铁件很容易受到强磁影响，锥体密封件与下阀盖之间连接采用万向节连接。在定容腔入料口附件带有沸腾装置，使此处的氧化铝粉完全流态化，不会产生安息角，定容精度高，稳定性好。
优点：
    1. 上下两端的下料口采用线型密封，因此密封性能比较好，所以不飘料。
    2. 上下两端的下料口表面进行了氮化处理，因此提高了密封面的硬度，从而提高了使用寿命。
    3. 上下两端的密封罩设计成锥形，因此在打开和关闭下料口时阻力小，动作迅速，从而定容准确。
    4. 气缸和气缸法兰之间采用的是径向密封，因此提高了密封性能，不容易漏气，并且维修方便。
    5. 下料器控制阀采用的是截止式气控阀，因此适应环境的能力更强，性能更可靠。
    6. 对于尺寸较长的下料器，加粗了拉杆的直径，增加了导向板的数量，因此增加了下料器的刚度，下料器不变形，下料器在上下动作时，不会出现卡住的现象，从而使下料口在关闭时密封比较严实，不会飘料
    7. 结构比较紧凑，设计比较合理，操作比较方便，外观比较美观。
