电解铝槽盖板
简介 博亿开源的新型电解铝槽槽盖板是通过吸收国内外的先进技术并结合国际同类产品开发研制出的新型铝罩板，是由可人工移动的侧部平面罩板、端部罩板以及角部罩板组成，将电解槽槽膛的上部空间密闭起来，是电解铝槽的...
订购热线：18768881886
简介
博亿开源的新型电解铝槽槽盖板是通过吸收国内外的先进技术并结合国际同类产品开发研制出的新型铝罩板，是由可人工移动的侧部平面罩板、端部罩板以及角部罩板组成，将电解槽槽膛的上部空间密闭起来，是电解铝槽的一个重要配套设备，是电解槽集烟罩的重要组成部分。已获专利。
功能及用途
适用于高温、多粉尘、腐蚀气体的环境条件。主要作用：
1）防止反应期间发生效应或压槽时产生的迸溅。
2）防止电解槽中热气泄漏和外界冷空气进入。
3）汇集阳极气体，配合电解槽顶部的集烟罩及烟管完成电解槽的烟气收集功能，进入净化系统处理。
4）改善车间工作环境和工人作业环境。
优点
1）减少投资，降低成本。采用新的设计理念减轻了单位面积槽盖板重量，延长了使用寿命，避免更换频率。降低了维护费用，可减少投资，降低生产成本。
2）延长使用寿命：由于优化了产品外形结构，选用了具有良好性能的铝合金板材，使槽盖板具有很好的抗腐蚀、耐变形和耐热性能，从根本上延长了罩板使用寿命。正常使用寿命3～5年。
3）高强度：采用波形结构设计罩体，更加合理的受力方式，钢性强，自重轻，承受荷载大。在材质不变的前提下，承重力加大，强度增强，提高了使用的安全性和板体的耐用性。
4）耐变形性强：采用滚压成型技术，几何尺寸精度高。板体与板体连接处的密封效果好，降低了能耗，减少热损失；降低了热辐射，避免对工作人员身体伤害，改善了车间工作环境和工人作业环境。
5）每台电解槽盖板宽度一致，同系列电解槽盖板可互换。
结构特征
1、总体结构
每台电解槽整体由带脚踏装置的平面罩板、左右端部罩板、左右角部罩板和绝缘件组成。
选用铝合金板作为罩板、连接板的坯料，具有良好的成形加工性能、抗腐蚀性、焊接性和韧性；适用于要求有一定强度和抗蚀性高的工业结构件。
U形绝缘槽材质选用MPI（无碱玻璃纤维纱浸润MPI树脂）。

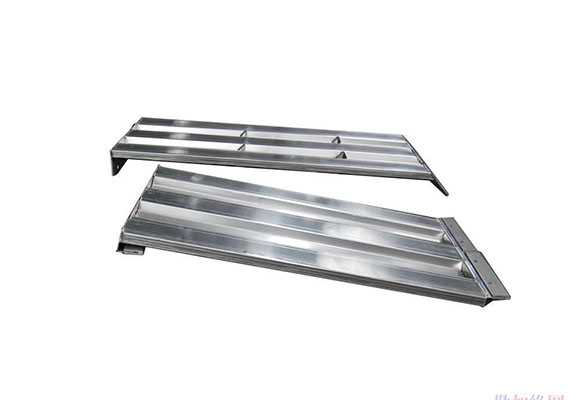

2、 侧部平面罩板
由波纹板面、上下支撑铝板、U型绝缘槽、脚踏板等组成，为压型铝板焊接结构，可人工移动，组合安放，共同组成电解槽槽膛的侧部密闭系统；换极时只需取下少量侧部罩板就可满足操作要求。
波纹板面选用铝合金板，沿长度方向采用平形或者拱形，设计为与板体长度方向一致的压型，其截面为梯形形状的波形，优化了板体结构；罩板板体两端分别设置有固定板边，固定板边上设置有螺栓孔；板体中 间设置有方形铝合金管制作的加固架及脚踏装置，增加罩体的的强度和便于操作人员进行生产作业。
安装使用时，板体放置在电解槽上，通过固定板边上的螺栓紧固在电解槽上，固定板边与电解槽之间和相邻板体的两侧可以设置密封垫，以提高气密性，防止电解槽中热气泄漏和外界冷空气进入。
3、左右端部罩板
分为出铝端门和烟道端门，在电解槽立柱大梁门形立柱的两立柱之间形成密封系统，为铝型材管与铝板铆接结构；每处端部罩板都由左右两片门扇组成，配合铰轴形成对开门结构，方便电解槽的操作。
4、左右角部罩板
为三角形，每槽四片，在电解槽立柱大梁门形立柱的外侧和侧部罩板之间形成封闭系统，为铝型材管与铝板铆接结构；以导槽固定，方便拆卸。
博亿开源的新型电解铝槽槽盖板是通过吸收国内外的先进技术并结合国际同类产品开发研制出的新型铝罩板，是由可人工移动的侧部平面罩板、端部罩板以及角部罩板组成，将电解槽槽膛的上部空间密闭起来，是电解铝槽的一个重要配套设备，是电解槽集烟罩的重要组成部分。已获专利。
功能及用途
适用于高温、多粉尘、腐蚀气体的环境条件。主要作用：
1）防止反应期间发生效应或压槽时产生的迸溅。
2）防止电解槽中热气泄漏和外界冷空气进入。
3）汇集阳极气体，配合电解槽顶部的集烟罩及烟管完成电解槽的烟气收集功能，进入净化系统处理。
4）改善车间工作环境和工人作业环境。
优点
1）减少投资，降低成本。采用新的设计理念减轻了单位面积槽盖板重量，延长了使用寿命，避免更换频率。降低了维护费用，可减少投资，降低生产成本。
2）延长使用寿命：由于优化了产品外形结构，选用了具有良好性能的铝合金板材，使槽盖板具有很好的抗腐蚀、耐变形和耐热性能，从根本上延长了罩板使用寿命。正常使用寿命3～5年。
3）高强度：采用波形结构设计罩体，更加合理的受力方式，钢性强，自重轻，承受荷载大。在材质不变的前提下，承重力加大，强度增强，提高了使用的安全性和板体的耐用性。
4）耐变形性强：采用滚压成型技术，几何尺寸精度高。板体与板体连接处的密封效果好，降低了能耗，减少热损失；降低了热辐射，避免对工作人员身体伤害，改善了车间工作环境和工人作业环境。
5）每台电解槽盖板宽度一致，同系列电解槽盖板可互换。
结构特征
1、总体结构
每台电解槽整体由带脚踏装置的平面罩板、左右端部罩板、左右角部罩板和绝缘件组成。
选用铝合金板作为罩板、连接板的坯料，具有良好的成形加工性能、抗腐蚀性、焊接性和韧性；适用于要求有一定强度和抗蚀性高的工业结构件。
U形绝缘槽材质选用MPI（无碱玻璃纤维纱浸润MPI树脂）。
2、 侧部平面罩板
由波纹板面、上下支撑铝板、U型绝缘槽、脚踏板等组成，为压型铝板焊接结构，可人工移动，组合安放，共同组成电解槽槽膛的侧部密闭系统；换极时只需取下少量侧部罩板就可满足操作要求。
波纹板面选用铝合金板，沿长度方向采用平形或者拱形，设计为与板体长度方向一致的压型，其截面为梯形形状的波形，优化了板体结构；罩板板体两端分别设置有固定板边，固定板边上设置有螺栓孔；板体中 间设置有方形铝合金管制作的加固架及脚踏装置，增加罩体的的强度和便于操作人员进行生产作业。
安装使用时，板体放置在电解槽上，通过固定板边上的螺栓紧固在电解槽上，固定板边与电解槽之间和相邻板体的两侧可以设置密封垫，以提高气密性，防止电解槽中热气泄漏和外界冷空气进入。
3、左右端部罩板
分为出铝端门和烟道端门，在电解槽立柱大梁门形立柱的两立柱之间形成密封系统，为铝型材管与铝板铆接结构；每处端部罩板都由左右两片门扇组成，配合铰轴形成对开门结构，方便电解槽的操作。
4、左右角部罩板
为三角形，每槽四片，在电解槽立柱大梁门形立柱的外侧和侧部罩板之间形成封闭系统，为铝型材管与铝板铆接结构；以导槽固定，方便拆卸。

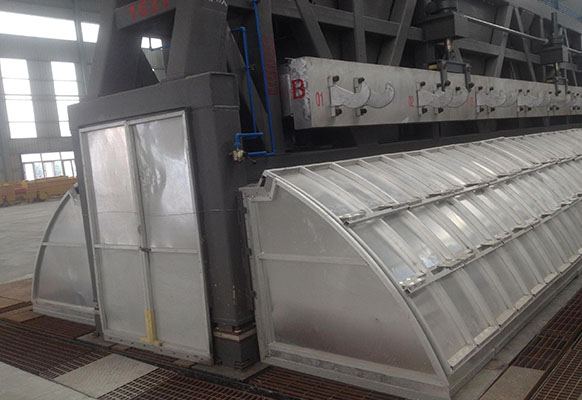

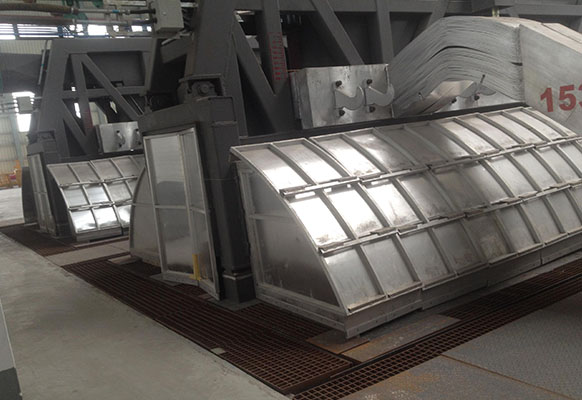

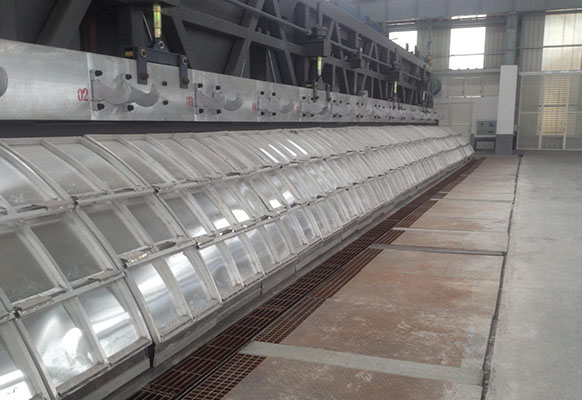

工程案例
