打壳气缸及出铝气缸的选择

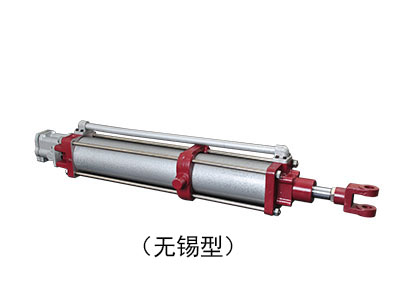

我国各铝厂中间点式下料预培阳极铝电解槽打壳气缸多为高温带阀可缓冲式气缸,阀为单气控二位四通换向阀。缸体有三种:
1、普通高温气缸;
2、带永磁铁锁紧机构高温气缸:当活塞上升到上止点位置时,被装于上端盖内的磁铁吸持,磁铁吸力足以克服活塞组件和锤杆、锤头的自重,即使气缸下腔不供气压,活塞组件和锤杆、锤头也不会因自重下落,防止事故发生,当气缸上腔通入一定气压,克服磁铁吸力,气缸活塞在气压作用下,迅速向下运动;
3、带机械锁紧机构高温气缸:当活塞上升到上止点位置时,被装于气缸上腔侧壁的碰销锁紧,其自锁保持力165kgf,防止事故发生,只有当气缸上腔通入一定气压,碰销向侧壁回退,气缸活塞在气压作用下,才迅速向下运动;
电解槽在焙烧期间,不打壳下料,电解槽压缩空气气控管路气源截断,这时带锁机构高温气缸显示了其优越性,尤其带机械锁紧机构高温气缸优越性更好。两种气缸参数见下图:
永磁铁锁紧气缸 |
机械锁紧气缸 |
||||
|
打壳气缸 |
出铝气缸 |
打壳气缸 |
出铝气缸 |
下料气缸 |
缸径mm |
Ф125 |
Ф150 |
Ф125 |
Ф150 |
Ф63 |
行程mm |
550 |
650 |
550 |
650 |
75 |
使用介质 |
净化压缩空气(含油雾) |
||||
使用环境温度℃ |
150 |
200 |
150 |
||
工作压力Mpa |
≥0.6 |
||||
活塞运动速度mm/s |
75~850 |
50~500 |
|||
缓冲方式 |
两侧高缓冲 |
||||
理论推力N |
7358 |
10590 |
7358 |
10590 |
1870 |
自锁保持力kgf |
>50 |
>90 |
>165 |
