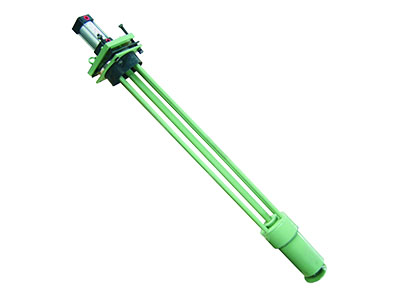

单作用节能型定容下料器

    单作用节能型定容下料器包括包括竖直设置的气缸、设置在气缸活塞杆端下方的连接管、以及设置在连接管下端的下料器本体；气缸通过气缸连接法兰与连接管相连接，连接管通过固定配合的方式安装在下料器本体固定座上，下料器本体的连杆上端穿过下料器本体固定座的中心通孔延伸至气缸活塞杆下端；连杆上端与气缸活塞杆下端以接触配合的方式设置，在位于下料器本体固定座上方的连杆段上套装有用于支撑连杆的复位弹簧。复位弹簧的下端坐放在下料器本体固定座上，复位弹簧的上端位于连杆上端设置的限位件下方。
    工作原理：
    连杆由复位弹簧支撑，下料器工作时，气缸无杆腔接入压缩空气，活塞杆克服弹簧的阻力推动连杆下行，使量杯上口关闭，下口开启放料；下料器完成放料后，气缸无杆腔短路，弹簧复位带动连杆上行，使量杯下口关闭，上口开启，让量杯充料，完成一次工作循环。
    优势：
    复位弹簧改变了下料器气缸的工作方式，将双作用气缸变为单作用气缸使用，节省一半的压缩空气。因气缸有杆腔无需工作，活塞杆密封处不怕粉尘磨损漏气，活塞杆也没有任何约束，因此，本下料器上气缸的使用寿命可增加一倍。又因活塞杆与连杆不连接，连杆在下料器本体内上下移动没有任何阻力，因此，下料器本体根本不用维护，检修更换气缸也轻松省事。
