电解槽气动控制柜的内部结构和工作原理

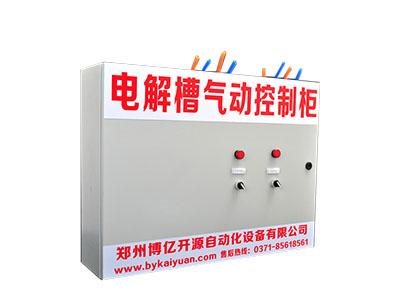

    电解槽气动控制柜是针对电解铝厂电解槽上的气动控制柜，目前国内电解槽气动控制柜主要有普通带自锁打壳下料气缸的电解槽气控柜和智能型打壳下料气缸的电解槽气控柜这两种，普通带自锁打壳下料气缸的电解槽气控柜目前应用为广泛，国内百分之八十的铝厂都用这种打壳气缸控制柜，那么我们今天就主要来了解一下这一款电解槽气动控制柜的结构和原理：
    1、电解槽气动控制柜的结构：电解槽气控柜主要有气控柜箱体、控制按钮、接线排和打壳下料气缸电磁阀组成，别的不细细的说了，我们就主要来说说这个打壳下料气缸的电磁阀，因为电解槽上的打壳气缸和定容下料器控制不同，打壳气缸只需要有一路控制气源的二位三通的电磁阀即可，而定容下料器则需要两路换向气源，所以我们必须采用二位四通或者二位五通的电磁阀来控制定容下料器上的气缸，目前我公司生产的电解槽打壳气缸控制阀的主要有BPC23-12和BFL23-12（原型号DFL23-12)这两款电磁阀，定容下料器的控制阀有BPC24-12和BFL24-12（原型号DFL24-12）这两种，控制电压都为AC220V,该产品在日常使用中质量相当稳定。
    2、电解槽气动控制柜的工作原理：该控制柜的工作原理相当简单，主要就是控制内部的二位三通打壳气缸电磁阀和二位四通定容下料器气缸电磁阀，柜子主要有自动和手动两种模式，在控制柜投入使用并测试是否正常的时候，首先我们先主要气控柜的电源和气源是否接通，然后控制面板的的打壳和下料旋钮，那么电解槽气动控制柜就会正常工作了。
    郑州博亿开源自动化设备主要生产和研发各种电解铝厂电解槽和母线提升框架的气动控制部分，更多的技术咨询请联系本公司技术部：0371-85612788,18768881886王工,网址http://www.bykaiyuan.com。
