母线提升框架结构技术性能及工作原理

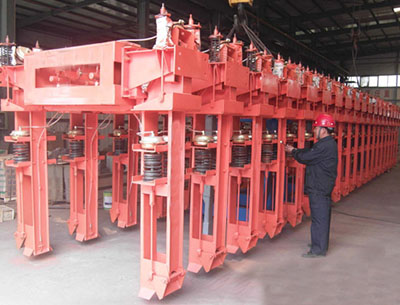

    母线提升框架是预培铝电解生产的专用设备，主要由框架、支腿、顶部气缸、夹具气缸、夹具、夹具颚头、地面支撑、气路控制等几部分组成。
技术性能：
    加持力：整机54T，单个夹具1135T；
    夹持阳极导杆组数：40组；
    相邻导杆横向间距：700mm；
    夹持导杆截面：130@130㎡；
    工作压力：≥0165Mpa；
    绝缘值：≥2M8；
工作原理：
    由铝电解多功能天车把母线提升框架吊至电解槽上方，通过快速接头接通压缩空气。通过人工操纵控制盒，首先接通夹具气缸气源，气缸打开，夹具颚头松开，将支腿对准母线提升框架机构的导向装置，缓慢下降直至放稳，此时断开夹具气缸气源，使夹具颚头的弹簧力加紧铝导杆防止下滑，随后接通顶部气缸气源，气缸打开，夹具向内摆动，使阳极导杆津贴阳极横梁母线。此时工作人员松开小盒夹具，通过槽控机进行母线提升作业；母线提升完毕后，拧紧全部小盒夹具、断开顶部气缸气源、夹具复位；在接通夹具气缸气源，夹具颚头松开，吊离母线提升框架离开槽上部，单台槽母线作业操作完毕。
