打壳气缸上的高温阀的故障如何确定？

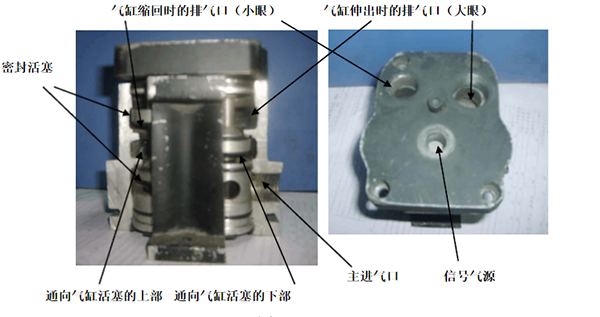

    打壳气缸上的高温阀的剖视如下图，主进气口是常供气源进口，信号气源主要是管控制高温阀动作，它通气达到一定压力后会推动两活塞，活塞同时推动阀芯动作，使其达到气路在高温阀体内部进行切换。当高温阀的主进气口接通气源后，信号气源无气源信号，这时高温阀右侧的阀芯上的上密封把通常大口的排口堵住，左侧的阀芯下活塞的上密封把进入气缸活塞上部气室进口堵住，这时气源由高温阀右侧的气缸下气室进口进入到气缸的下部，对其进行充气，向上推动气缸的活塞，气缸上气室的气体由高温阀的左侧部分的上气室进口进入高温阀，由高温阀的小眼排气口排出，在这个过程中，可以看出，如果不打壳时，高温阀大口漏气，一定是高温阀右侧阀芯的上密封坏，如果是小眼漏气，则有两种可能，一是打壳气缸体内的活塞内漏，一般漏气会很小；二是高温阀左侧的阀芯下活塞的上密封；所以当出现小眼漏气时，可更换高温阀试一下，看故障点在什么位置。当高温阀的主进气口接通气源后，信号气源有气源信号时，这时高温阀右侧的阀芯上的下密封把通向气缸下气室的进气口堵住，同时把下气室的进气口切换通向高温阀的大眼排气口，高温阀左侧的阀芯在动作活塞的推动向下移动，上密活塞的下密封把气缸活塞上部气室进口通向高温阀小眼排气口堵住，同时下密封活塞上密封打开进入气缸活塞上部气室进口，这时气源由高温阀左侧的气缸上气室进口进入到气缸的上部，对其进行充气，向下推动气缸的活塞，气缸下气室的气体由高温阀的右侧部分的下气室进口进入高温阀，由高温阀的大眼排气口排出，在这个过程中，可以看出，如果在打壳时，高温阀小眼排气口漏气，是高温阀左侧阀芯上密封活塞的下密封坏，如果是气缸动作到位后小眼漏气，是高温阀右侧阀芯密封活塞的下密封坏，如果在打壳时出现喘动，说明是高温阀的推动活塞坏。
