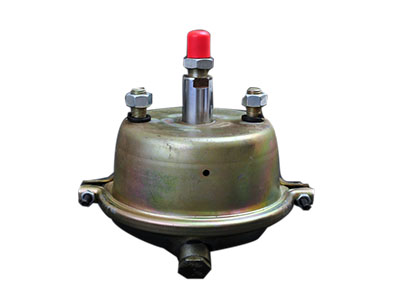

母线提升框架用薄膜气缸

    薄膜气缸是为阳极夹具的阳极母线提升框架而设计的重量轻、体积小的推动气缸。
    组成：下盖、上盖、橡胶膜片、活塞杆、弹簧、卡箍。
    特点：结构简单。密封性能好、体积小、重量轻、维护方便等优点，其重量只有同等推力的活塞气缸重量的三分之一。
    附图说明：

    具体实施方式：下盖用钢板冲压成型，两颗气缸安装用连接螺栓焊接在下盖上；上盖用钢板冲压成形，进气口与上盖焊接连接；橡胶膜片采用模压成型，膜片既起代替活塞的作用，同时也是气缸的密封件；活塞杆与橡胶膜片连接；弹簧套在活塞杆上，上端顶在橡胶膜片下，下端顶在下盖上，弹簧用于活塞杆的复位；卡箍用钢板冲压成型，器横断面成喇叭状。
    装配时，拧紧卡箍上的螺栓和螺母，上盖和下盖在卡箍的作用下，同时压紧橡胶膜片，从而实现气缸的密封。
