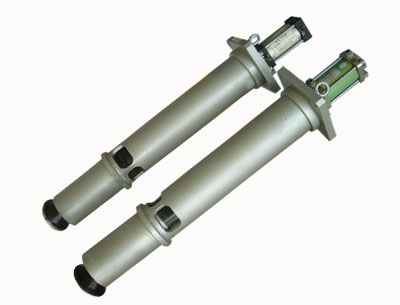

球形密封式定容下料器

    球形密封式定容下料器主要包括气缸、支撑杆、中空支撑杆、进料阀、反吹风装置、上拉杆、下料杆、出料阀、定量筒和法兰，气缸装在法兰上，定量筒通过支撑杆装在法兰上，上拉杆与气缸的活塞杆连接，上拉杆下接进料阀，进料阀下接下料杆，下料杆下接出料阀，其特征在于：进料阀是球面的，可以上下翻转使用。以保证在上拉杆与定量筒不同轴时封闭定量筒的进料口且减少磨损，磨损后也不漏料，下料准确。其气缸的活塞与前盖之间活塞杆上可以套有复位关闭装置——弹簧。下料器停机时，气缸的活塞在弹簧的作用下，升到上位，活塞杆通过上拉杆、下料杆等收闭出料阀，确保定容下料器不漏料。其活塞杆上端有可调式缓冲柱塞，逐渐减小出气截面，从而实现缓冲。其活塞杆上可以套有滑套和 / 或活塞下端装有限位套，以保护活塞杆和气缸，延长使用寿命。其上拉杆上进料阀旁可以有与支撑杆和中空支撑杆配合的滑动式定位盘，以减小进料阀和出料阀与定量筒不同轴度。其出料阀与下料杆可以用十字头万向节铰接，以保证出料阀与定量筒下端封闭。其出料阀与定量筒接触密封处是球面的，以保证在下料杆与定量筒不同轴时封闭定量筒的出料口且减少磨损，磨损后也不漏料。其优点在于：下料器不会因管道泄漏、气压不足、风量不够或停气状态下继续下料或漏料；确保弹簧不会擦伤活塞杆和气缸；拉杆上进料阀旁有滑动式定位盘，进料阀和出料阀与定量筒配合好，密封严、磨损小；不会使定量筒接触面因碰撞而变形，使用寿命延长一倍以上；下料精度≤ ±0.5%。
