定量加料筒式定容下料器

   在铝工业生产中，以日轻、美国凯撒公司为代表的先进技术，在向电解槽中加入氧化铝粉时，大都是采用大的加料量，所以加料的精度较低。随着铝工业的不断发展，电解槽向小加料量、低浓度、加料精度高的方向发展。在发展过程中，虽然有采用定量的下料器，但是用一段时间后，会常出现问题，下落精度逐渐降低。原有的设备已不能满足现代铝生产工业的发展需求，为此博亿开源公司提供一中具有定量加料的筒式定容下料器，该下料器采用带有钢丝网刷的活塞，带刷活塞有较好的透气性和密封性，保证下料器长期处于正常工作状态。
    定量加料筒式定容下料器主要由筒体、钟罩、连接杆、活塞、活塞轴、转连接和气缸等组成。
    工作原理：使用时，上料：气缸的活塞向上运动，钟罩将筒体的下料口关闭，同时透气活塞移动后进料口打开；下料：钟罩下行下料口打开，透气活塞下移进料口关闭。透气活塞上下移动时，筒体上下腔室中的气体可通过透气活塞，透气活塞可阻止下腔室的粉状物进入上腔室。
    优点：1、采用带有钢丝网刷的活塞，带刷活塞有较好的透气性和密封性；2、结构简单，下料精确度高；3、能保证下料器长期处于工作状态。

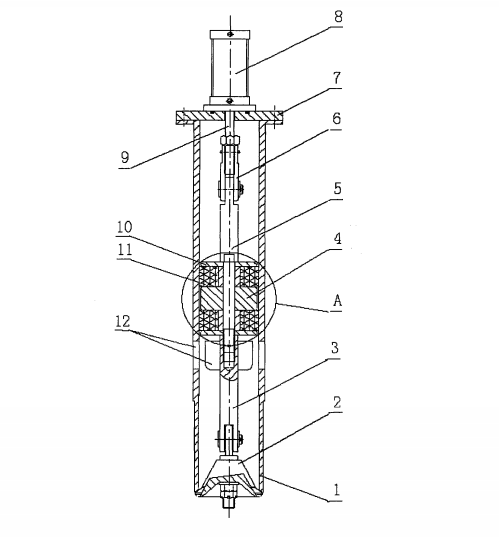

    附图说明：

    图中，1-筒体，2-钟罩，3-连接杆，4-活塞，5-活塞轴，6-转接件，7-活塞杆，8-法兰盘，9-气缸，10-垫片，11-钢丝网刷，12-进料口。
    具体实施方式：
    气缸9装在法兰盘8上，筒体1与法兰盘8固定连接，转接件6与气缸9的活塞杆7连接，垫片10、钢丝网刷11和活塞4装在活塞轴5上，连接杆装在活塞轴5端头将垫片10、钢丝网刷11和活塞4固定紧，活塞轴5置于筒体1中与转接件6连接，钟罩2置于筒体的下端口，螺栓将钟罩2和活塞轴5连接。
    筒体1上设有相对的四个进料口12，气缸9的活塞向上运动，钟罩2将筒体1的下料口关闭，同时活塞4移动后进料口12打开；钟罩2下行下料口打开，活塞4下移进料口12关闭。活塞4上下移动时，筒体1上上、下腔室中的气体可通过透气活塞12，透气活塞12并可阻止下腔室的粉状物进入上腔室。
