铝电解槽上专用阳极小盒夹具

    目前，随电解槽大小的不同，每台预焙阳极铝电解槽有二十至四十个阳极，每个阳极都要用一个阳极夹具把阳极铝导杆压紧在阳极铝母线上，小盒夹具夹紧时，用上下两个弧面的钢压杆压紧阳极铝导杆，每用一次，会在铝导杆上压出两道压痕，常年使用后，铝导杆的表面就会留下像搓衣板的道道压痕，当铝导杆翻面使用时，有压痕的面就成为压在阳极母线的接触面，这种不平整的表面容易接触不良，导致较高的接触电压，既增加电耗又导致发热，所以博亿开源公司提供一种结构简单、实用、安装方便、夹紧力大，运行可靠的一种在铝电解槽上使用的阳极小盒夹具，以克服现有技术的不足。
    构成：阳极母线，阳极母线与铝导杆相接，在阳极母线上通过螺栓固定有挂钩，挂钩挂接在轴上，在铝导杆上设置有垫板，在垫板上设置有能将垫板固定在轴上的固定钢带，在螺杆上设置有可绕轴旋转的上压板和下压板，上压板和下压板的另一端与垫板相接触。挂钩为2个，分别挂接在轴的两端。
    优点：采用上述技术方案，首先扭转螺杆，螺杆就推动上下压板转动，当夹具压紧时，上压板和下压板将压在垫板上，垫板压紧在铝导杆上，电流便可从阳极母线流到铝导杆，以前小盒夹具压在导杆上的线接触，就变成面接触，压接面积增大很多，不会在铝导杆上压出压痕，换阳极时，多功能天车的专用卡具把小盒夹具和铝导杆一起取出，再把新阳极与小盒夹具重新装好夹紧 ；与老产品相比，本新型小盒夹具不仅具有结构简单，安装方便的优点，而且设计巧妙、安全可靠、实用、夹紧力大，运行可靠等优点。

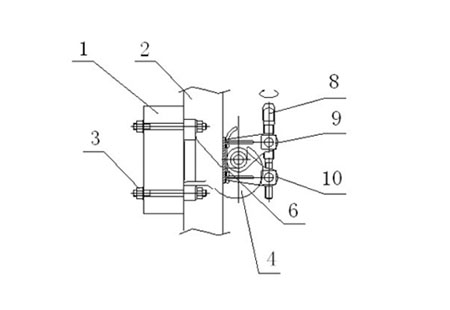

    附图说明：

    图中：1-阳极母线，2-铝导杆，3-螺栓，4-挂钩，5-轴，6-垫板，7-固定钢带，8-螺杆，9-上压板，10-下压板。
