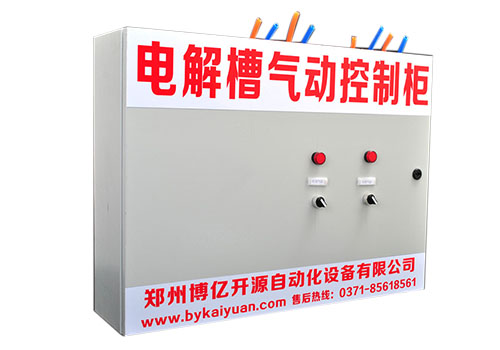

电解车间专用气控柜生产厂家

用途：

    本品适用于电解铝厂大型预培槽打壳下料系统及多功能天车气动系统中。由微机控制，可控制气缸下料器完成多点打壳下料等功能以及天车各种自动功能。
主要特点：
    1、气控柜采用新材料、新技术、新工艺自动设计生产。本产品具有抗高温、密封性好、检修方便、运行安全可靠、使用寿命长等特点。
    2、气控柜内装二位三通电磁阀、二位四通电磁阀，该电磁阀特别适用于高温、高磁场、高粉尘工况、使用寿命高达150万次以上。
    3、柜内连接主要采用铜管连接。
工作原理：
    气控柜内二位三通电磁阀F1收到槽控箱控制信号后，控制1.3.5打壳气缸打壳，然后气控柜内二位四通电磁阀F5收到槽控箱控制信号后，控制1.3.5下料器下料。
    气控柜内二位三通电磁阀F2收到槽控箱控制信号后，控制2.4.6打壳气缸打壳，然后气控柜内二位四通电磁阀F3收到槽控箱控制信号后，控制2.4.6下料器下料。
    气控柜内二位四通电磁阀F4收到槽控箱控制信号后，控制氟化盐下料。此为完成电解工艺的一个周期，按此循环往复工作。
安装：
    1、安装前避免气控柜进（出）气控防尘冒脱落，以免落入粉尘和杂物。
    2、用2M12螺栓组件将气控柜固定在电解车间的规定板上或支架上。
    3、气控柜主气源入口连接前，主（支）气管路应吹扫彻底；槽上打壳，下料和出铝气缸的管路连接之前也应该将其二次吹扫干净。
    4、电气连接应牢固可靠，杜绝短路，走线严格按电气连接图连接。
    5、气控柜进气口G11/4连接在气源三联件的出口段端，气源三联件的进口端硬连接在电解车间的气源上，气控柜的出口G11/4连接槽上打壳气缸和出铝气缸的工作气源上，气控柜上端的8个工作气孔分别连接打壳气缸和下料器的工作孔。
使用：
    1、电磁阀工作电压：24V，220。
    2、应检查气控柜内连接部位及管件接头本身是否漏气。
    3、将气源三联件的工作压力调整到0.6Mpa。
    4、气源三联件的油雾器的油杯中应按上下限透平好油。
    5、利用电磁阀的自动复位手动装置试验打壳和下料动作是否正常。
    6、正确利用槽控机手动操作作连动控制。
    7、如一切正常，即可利用槽控机进行自动控制。
    8、更换和维护电磁阀，三联体等部位必须切断电源及气源。
