电解多功能天车阳极夹具防脱落的装置

    铝电解生产过程中需要频繁更换阳极，因其重量较大，一般是多功能天车使用阳极机构进行吊装更换，吊装时需先用卡具将阳极卡紧，该卡具是通过气缸杆伸出卡紧，即卡紧时气缸的控制电磁阀的电磁头处于得电状态，若此时突然断电，气缸迅速收缩会导致卡具脱落，致使阳极件无法吊起或吊起后掉落地面，存在作业效率降低及安全隐患的问题。
    为了解决多功能天车使用阳极机构换阳极时，因阳极卡具无法吊起或吊起后掉落地面，存在作业效率降低及安全隐患的问题，进而博亿开源设计了一种实现电解多功能天车阳极夹具防脱落的装置。
技术方案：

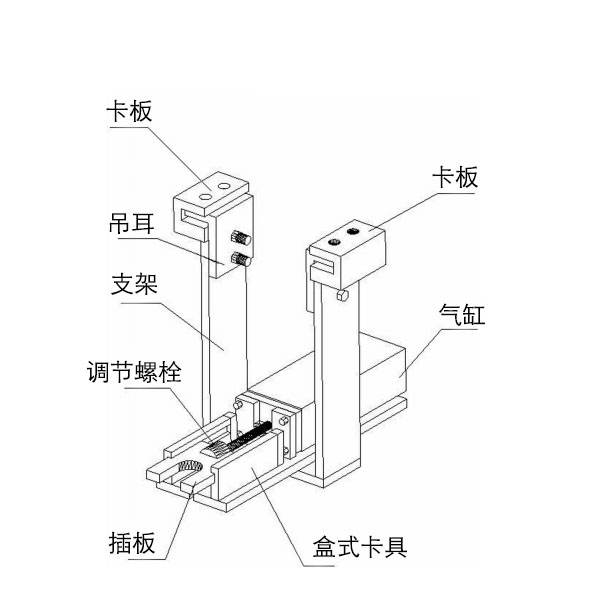

    电解多功能天车阳极夹具防脱落的装置包括盒式卡具、U 型支架和两个吊耳，吊耳分别通过卡板固定于支架的两侧板顶端，盒式卡具平托置于支架的底板上，还包括调节螺栓、插板和气缸，调节螺栓与气缸的伸缩套筒配套，调节螺栓驱动插板沿盒式卡具内侧的滑槽移动。
    插板为“H”型，调节螺栓的螺帽直径与插板两端的槽口直径相等。
    新型装置能保证阳极卡具能顺利吊起且在吊装过程中不会因突发状况松动，提高了现场作业效率，同时避免了因阳极卡具等构件掉落带来的安全隐患问题；该装置的插板可利用普通钢板制成，调节螺栓、气缸等为现有构件，制作、组装方式简单，利于在此类吊装作业中推广。
