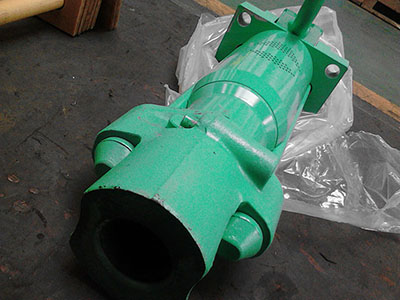

电解铝专用装备之四连杆打壳机

    四连杆打壳机是我公司根据用户需求，电解质硬度大，电解质厚的情况下，结构同类产品在安装尺寸不变的情况下生产的打壳力量更大，打壳行程更长的新型产品，同时可安装在多功能机组上，已在多家电解铝厂使用，效果良好，可根据贵公司要求选购使用。
    四连杆打壳机主要部件有：调整装置、固定机架、活动框架、四连杆打壳机、升降油缸。打壳机整体设计为伸缩式。当非工作时，打壳机缩回到高点，而在工作时伸到所需位置，进行打壳作业。固定机架以铰接形式安装在可旋转的摇篮式工具支架的两端，活动框架和连杆打壳机套在固定机架的外侧，通过升级油缸可以上下滑动。打壳锤头的位置及行程要根据槽膛深度，阳极碳块外型尺寸、到边距离，工作楼板与槽沿板的相对位置和工艺操作条件来决定。
    1、调整装置
    打壳机构在打碎氧化铝硬壳的时候，会受到打击的反作用力，使打壳机构产生晃动，调整装置的作用就是把打壳机构调整回原来的状态。主要结构是用压板一和压板二把弹簧压紧，并用双头螺柱使两压板之间距离一定，使弹簧压缩产生一定的预紧力，螺杆在弹簧中间穿过，两端用螺母锁紧，并固定在架上，螺杆的一段通过关节轴与固定机架连接，吧固定机架的两边都安装调整装置，就可缓冲在打壳过程中产生的反作用力，起到平衡作用。
    2、固定机架
    固定机架通过两个轴承座与摇篮式工具支架连接，并带有轨道，使活动框架可以上下滑动。其主要结构包括：机架、上部轨道、下部轨道、油缸座。机架由钢板组焊成型，并用角钢做“X”型支撑，加强结构强度，上下部轨道用45钢刨成，用定位销固定在固定支架上，然后用螺栓把合。在机架上开一个方形的透孔，插入油缸座，焊固以保证强度。
    3、活动框架
    活动框架套在固定机架的外部，由油缸带动可以上下活动。其主要结构包括：框架、方轴、导向轮、支撑滚轮。框架由钢板和槽钢组焊，方轴、导向轮、支撑滚轮安装在框架上，导向轮的尺寸与支撑滚轮之间的距离都与固定机架尺寸相配合，防止活动框架与固定机架有间隙，产生晃动。
    4、四连杆打壳机
    四连杆打壳机连接在活动框架的下部，跟随活动框架一起上下活动。器主要结构包括：连接架、连杆Ⅰ、连杆Ⅱ、油缸、打壳机。当活动框架下降到固定位置时，油缸活塞通过在工作压力下收回，由连杆Ⅰ、Ⅱ组成的四连杆机构可以绕固定销轴转动，油缸活塞杆收缩带动连杆使打壳机头向外伸出，使打击头与碳块的角度也不断变化。当油缸活塞杆完全收回时，打壳机机头伸到的远距离，到达了中缝位置，以及合适的角度，开始打壳作业。完成打壳工作后，工具小车后退，油缸活塞伸出，推动连杆收回。
