打壳气缸专用缓冲密封装置

    现有的电解铝包打壳气缸是电解铝厂使用的专用气缸，它的功能分为下料打壳和出铝打壳两种，使用时，压缩空气通过管路进入气缸带动锤头快速下降实现打壳，在打壳结束后通过控制换向阀换向使情感快速缩回。现有气缸防尘常用的材料为氟橡胶唇型圈，在使用过程中，气缸所处的环境温度为150℃以上，粉尘严重，气缸在打壳时运动速度快并受到严重的侧向冲击，受到高温、高速、偏载、润滑条件不良等因素的影响，密封圈短期失效，影响设备的正常运行。
    为了克服现有技术中的存在的问题，博亿开源发明了一种打壳气缸专用缓冲密封装置，该缓冲密封装置起到有效的缓冲密封作用，提高气缸的使用寿命，延长维修周期。
    技术方案：在气缸4中的活塞6驱动活塞杆7作往复运动，活塞6两侧活塞杆7的加粗部分各设有一个外密封锥面7a，在气缸盖3和气缸端盖5上各设有一个带内密封锥面2a的缓冲环2，缓冲环2的外圆柱上设有橡胶O形圈1。活塞6左侧的外密封锥面7a与气缸盖3中缓冲环2上的内密封锥面2a相配合，活塞6右侧的外密封锥面7a与气缸端盖5中缓冲环2上的内密封锥面2a相配合，在气缸盖3中的缓冲环2的内直径大于活塞杆7的外直径，左气孔3a与气缸4中活塞6左侧的内腔采用先导压力孔3b连通。

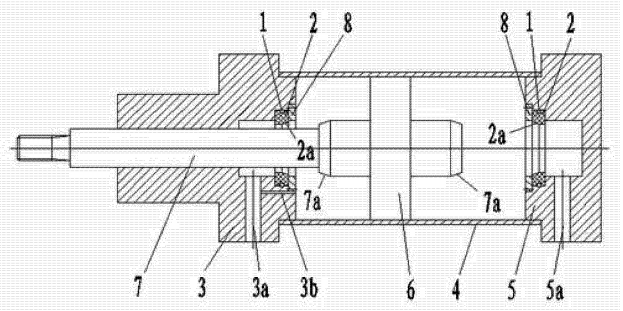

     附图说明：

图中：
①橡胶O形圈；
②缓冲环、2a、内密封锥面；
③气缸盖、3a、左气孔、3b、先导压力孔；
④气缸；
⑤气缸端盖、5a、右气孔；
⑥活塞；
⑦活塞杆、7a、外密封锥面；
⑧压盖；
