新型定容下料器设计说明书

    目前，在铝电解工业中，定容下料器是一个重要的设备，其性能的好坏直接决定了加工的速度。定容下料器虽然技术比较成熟，但是也存在着足之处，比如检修方面还存在着这一些缺陷，如：气缸活塞杆上的U型接头容易拔丝脱落，U型接头与连杆铰接处是硬性连接，气缸活塞杆和连杆难以调整在一条轴线上，固定气缸时较困难。因此，气缸出现故障更换安装时比较麻烦。
    为了克服现有技术的不足，郑州博亿开源自动化设备有限公司提供一种新型定容下料器，设计合理，将双作用气缸变为单作用气缸使用，节省一半的压缩空气，增加气缸的使用寿命，节约了压缩空气，而且气缸的安装和维护轻松省事，气缸固定牢固。
技术方案：

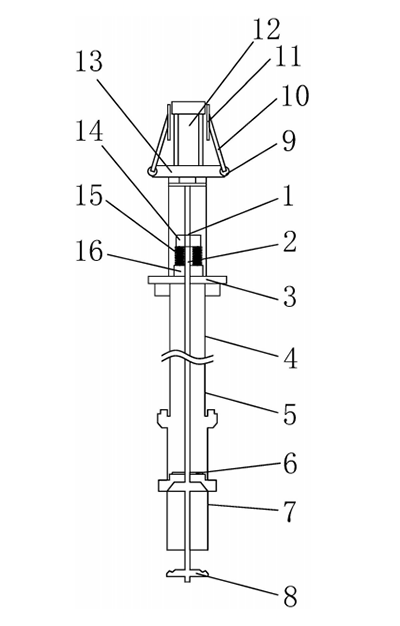

    新型定容下料器包括竖直设置的气缸、设置在气缸活塞杆端下方的连接管、以及设置在连接管下端的下料器本体；气缸通过气缸连接法兰与连接管相连接，连接管通过固定配合的方式安装在下料器本体固定座上，下料器本体的连杆上端穿过下料器本体固定座的中心通孔延伸至气缸活塞杆下端；其特征在于：气缸通过安装板安装在下料器本体上，且在安装板的两侧安装有固定机构，用于固定气缸；下料器本体内的固定座上方的连杆段上对称安装有用于支撑连杆的复位机构。固定机构包括对称安装在安装板侧边的固定转轴，固定转轴上连接有固定杆，固定杆的端部设置有与气缸接触的固定板；固定板与气缸的接触面上设置有弹性垫。固定杆与固定板采用的是金属材料制成的。复位机构包括对称设置在固定座上的支撑块、对称安装在连接杆上的固定块；支撑块与固定块之间设置有弹性连接件。弹性连接件位复位弹簧。
